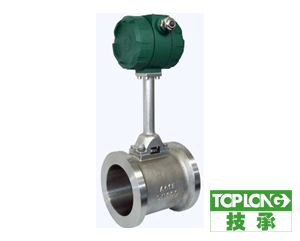

渦街流量計是利用流體卡門原理研制而成的新型智能流量儀表。該系列流量儀表具有結構簡單，可靠性強，準確度高，重復性好，流量范圍與溫度范圍寬，壓力損失小，抗震動，耐老化等特點。特別是本公司開發的電容式渦街流量計，其獨特的內部結構使探頭具有良好的抗震性和可測更小流量，大大提高了測量范圍。探頭電容極板采用進口陶瓷在一千多攝氏度的高溫下成型，故抗高溫特性好，核心部件的工藝、結構與國內外檢測元件有著本質上的區別，可靠性更高。因此，特別適用于煉鋼廠、焦化廠等環境的使用，可廣泛應用于油田、石化、冶金、醫藥、造紙及城市供水、供熱等行業。
● 輸出為脈沖頻率，其頻率與被測流體的實際體積流量成正比，它不受流體組分、密度、壓力、溫度的影響;
●無可動部件，可靠性高;
●結構簡單，安裝方便，維護費用低;
●應用廣泛，可適用于液體、氣體和蒸汽(單相或可認為單相的介質)。
在流體中安放一根(或多跟)非流線型阻流體，流體在阻流體兩側交替地分離釋放出兩串規則的旋渦，在一定的流量范圍內旋渦分離頻率正比于管道內的平行流速，在旋渦發生體中裝入電容探頭或壓電探頭(檢測器)及配置相應電路，即構成了電容檢測式渦街流量傳感器或壓電檢測式渦街流量傳感器。
電容/壓電差動式渦街流量計，根據使用場合的不同可以分為滿管式，插入式和分體式。在不便于提供電源的場合，可選用電池供電現場液晶顯示型，并可變送輸出電流信號或者頻率信號，供記錄、調節控制使用。
電容/壓電差動式渦街流量計，采用了最新嵌入式技術，可測量流量、壓力、溫度信號，采用RS485或RS232通訊接口，非常方便的組網;流量計的變送功能適用于各種集散控制系統，也可與上位組成流量數據采集系統。
|
測量介質
|
液體、氣體、蒸汽（單相或可以認為是單相介質）
|
|||||||||||||||||
|
飽和蒸汽在干度≥85%時，可以認為是單相介質
|
||||||||||||||||||
|
介質溫度
|
滿管式
|
-40℃~+250℃.350℃.400℃
|
||||||||||||||||
|
插入式
|
-20℃~+250℃.350℃.400℃
|
|||||||||||||||||
|
介質壓力
|
1.6MPa 2.5MPa(≥4.0MPa 協議供貨）
|
|||||||||||||||||
|
不確定性
|
滿管式
|
±1.0% ±1.5%
|
||||||||||||||||
|
插入式
|
±2.5%
|
|||||||||||||||||
|
范圍度
|
8:1 10:1 15:1 20:1
|
|||||||||||||||||
|
流速范圍
|
液體0.3~7.0m/s 氣體4.0~60.0m/s 蒸汽5.0~75.0m/s
|
|||||||||||||||||
|
規格
|
滿管式
|
Φ25 Φ40 Φ50 Φ80 Φ100 Φ150 Φ200 Φ250 Φ300 Φ400
|
||||||||||||||||
|
插入式
|
Φ200~Φ1500（超過Φ1500可特殊訂貨）
|
|||||||||||||||||
|
材質
|
304不銹鋼（其他材料協議供貨）
|
|||||||||||||||||
|
雷諾數
|
正常2x104~7x106 擴展1×104~7×106
|
|||||||||||||||||
|
阻力系數
|
滿管式：Cd≤2.4
|
|||||||||||||||||
|
允許振動加速度
|
壓電式≤0.2g,電容式1.0~2.0g
|
|||||||||||||||||
|
防護等級
|
普通型IP65 潛水型IP68
|
|||||||||||||||||
|
防爆等級
|
(ia)IICT2-T5
|
|||||||||||||||||
|
環境條件
|
環境溫度
|
-40~+55℃（非防爆場所）‘-20~+55℃（防爆場所）
|
||||||||||||||||
|
相對濕度
|
≤90%
|
|||||||||||||||||
|
大氣壓力
|
86~106KPa
|
|||||||||||||||||
|
供電電壓
|
非防爆型
|
脈沖型
|
+24VDC
|
|||||||||||||||
|
電流型
|
+24VDC輸出4~20mA
|
|||||||||||||||||
|
防爆功能型
|
脈沖型
|
+24VDC 需配安全柵
|
||||||||||||||||
|
電流型
|
+24VDC 輸出4~20mA 配安全柵
|
|||||||||||||||||
|
輸出信號
|
頻率脈沖信號2~3000Hz 低電平≤1V 高電平≥5V（高者可達18V)
|
|||||||||||||||||
|
二線制4-20mA信號防爆型負載≤300Ω 非防爆型負載≤500Ω
|
||||||||||||||||||
|
高壓型
|
≥4.0MPa的規格協議訂貨
|
|||||||||||||||||
|
潛水型
|
規格包括滿管式系列和插入式系列 潛水型引線長度協議訂貨
|
|||||||||||||||||
|
電氣接口
|
M20×1.5內螺紋（其它螺紋協議供貨）
|
|||||||||||||||||
|
出廠檢驗
|
所有渦街流量計皆經過流量標準裝置標定合格后出廠。
|
|||||||||||||||||
參考流量范圍滿管式渦街流量傳感器(變送器)流量范圍參考表
|
傳感器
口徑 (mm) |
液體流量測量范圍
|
氣體流量測量范圍
|
蒸汽流量測量范圍
|
|||||||||||||||||
|
流量范圍
（m3/h) |
輸出頻率
(Hz) |
流量范圍
(m3/h) |
輸出頻率
(Hz) |
流量范圍
(m3/h) |
輸出頻率
(Hz) |
|||||||||||||||
|
(10)
|
0.3-1.5
|
|
2.0-10.0
|
|
|
|
||||||||||||||
|
(15)
|
0.5-4.5
|
|
4.0-22
|
|
|
|
||||||||||||||
|
(20)
|
0.66-8
|
|
5-54
|
202-2220
|
5.2-58
|
215-2400
|
||||||||||||||
|
(25)
|
0.8-12
|
17-252
|
8.8-100
|
185-2100
|
9.5-110
|
200-231-
|
||||||||||||||
|
(32)
|
1.3-20
|
16-243
|
14-170
|
175-2065
|
16.0-185
|
195-2280
|
||||||||||||||
|
(40)
|
2.0-30
|
10-151
|
18-240
|
90-1210
|
22-300
|
110-1508
|
||||||||||||||
|
(50)
|
2.7-50
|
7.2-134
|
30-400
|
80.5-1075
|
33-420
|
88-1130
|
||||||||||||||
|
(65)
|
4.9-72
|
5.5-81
|
50-600
|
56-675
|
70-840
|
79-945
|
||||||||||||||
|
(80)
|
7-120
|
4.5-77
|
75-900
|
50-575
|
85-1080
|
55-690
|
||||||||||||||
|
(100)
|
12-200
|
4-68
|
115-1400
|
39-474
|
140-1700
|
47-576
|
||||||||||||||
|
(125)
|
20-300
|
3.5-53
|
170-2285
|
30-400
|
200-2600
|
35-455
|
||||||||||||||
|
(150)
|
31-400
|
3.0-38
|
260-3800
|
25-363
|
330-4030
|
31-385
|
||||||||||||||
|
(200)
|
50-800
|
1.9-30
|
460-6600
|
18-257
|
566-7715
|
22-300
|
||||||||||||||
|
(250)
|
70-1200
|
1.4-24
|
750-10500
|
15-210
|
880-12000
|
18-240
|
||||||||||||||
|
(300)
|
100-1600
|
1.2-19
|
1095-15160
|
13-180
|
1300-17685
|
15-210
|
||||||||||||||
|
(350)
|
170-2400
|
|
2000-25000
|
|
2300-29000
|
|
||||||||||||||
|
(400)
|
200-3000
|
|
25000-30000
|
|
29000-35000
|
|
||||||||||||||
插入式渦街流量傳感器(變送器)流量范圍參考表
|
傳感器
口徑 (mm) |
液體流量測量范圍
|
氣體流量測量范圍
|
蒸汽流量測量范圍
</ |
|||||||||||||||||
