智能電磁流量計

簡介：

銷售熱線: 13262809751（微信/手機同號。）

智能電磁流量計描述

電磁流量計適用于測量幾乎所有電傳導液體，以及泥、漿糊和泥漿的流量測量。前提是被測介質至少要有某個最小電導率。溫度、壓力、粘度和密度對測量結果沒有影響。

只要選擇適當?shù)墓艿酪r里材料和電極材料，也可以用來測量腐蝕性介質。介質中的固體顆粒不會影響測量結果。流量傳感器與智能轉換器整體地或者分離地組成一個完整的流量計。

智能電磁流量計特點

無活動部件，不存在磨損

流程的測量范圍是1:100。

無澄清段或流量加強裝置。

應用于測量各種導電液體的流速。

測量結果不受溫度、壓力、粘度、和密度等物理特性影響。

強耐腐蝕，耐磨損能力.

可測量正向/反向流量.

大液晶屏，人性化操作介面，使用簡單。

持久EEPROM,用于掉電時保存配置參數與測量資料。

支持MODBUS/HART通信協議。

寬工作電壓范圍。

智能電磁流量計應用

電磁流量計主要應用在以下領域：

清水、污水

電力生產和分配

化工和工業制藥

食品工業

智能電磁流量計工作原理

電磁式流量計的流量測量原理基于法拉第電磁感應定律：

當導電液體流過圍在磁場中的測量管時，在與流向和磁場二者相垂直的方向就會產生與平均流速

成正比的感應電動勢。流量計由傳感器和轉換器二部分組成。轉換器傳輸勵磁電流到傳感器內部

的線圈，從而在傳感器測量管內產生磁場，然后流過測量管的導電液體因切割磁力線而產生感應

電動勢，而固定在測量管管壁二側的電極接收并通過信號電纜將該感應電動勢傳輸給轉換器，

轉換器將信號進行濾波、放大、運算、變換后，得出被測介質的流量值。最后，轉換器輸出與

流量測量值成正比的標準電流信號或頻率信號。

3301型電磁流量計原理

智能電磁流量計技術性能

顯示：

多達8位元液晶顯示，實時時鐘顯示各種流量資料，可選m³或L顯示單位

結構：

嵌入式類型設計，一體或分體式類型

測量介質：

液體或固液二相流體，電導率＞0.5μs/c㎡

測量范圍：

0.05m/s~12m/s

測量精度：

在0.1m/s~10m/s范圍之間精度為0.5%

口徑：

10mm~2800mm(小于10mm需要特殊定制）

公稱壓力：

PN6，PN10，PN16，PN25，PN40，PN63，PN100，PN160，PN250，PN420等可選

輸出信號：

4~20mA或頻率

通信：

RS485，支持MODBUS通信協議（非標配）、支持HART通信協議（可選）

連接：

口徑DN6~DN2000為法蘭連接

連接標準：

適用于各種管道法蘭標準（例如：BS EN1092-1）

產品標準：

精度要求符合EN1434-1：2003標準

CE認證：

根據LVD2006/95/EC,及 EMC 2004/108/EC

EN61326-1：2006輻射標準（申請符合 BS EN50081-1)

EN61326-1：2006抗干擾性標準（申請符合 BS EN50082-1)

EN61010-1：2001，,安全-第一部分：一般要求

防護等級：

一體式時為IP65，分體式時為IP67或IP68（可選）

供電電源：

AC86~220V或者DC24V（可選）

環境溫度：

5~55℃

環境濕度：

<85%r.h（非冷凝）<>

傳感器的外殼是碳鋼焊接的，只有電極和襯里與介質接觸。

法蘭型流量傳感器與轉換器配套可以組成一套一體式電磁流量計或者分體式電磁流量計。

流量傳感器技術規格

應用范圍：包括所有的可傳導流體，例如暖通空調的冷熱水，新鮮水，各種腐蝕性介質

口徑：6mm~2800mm

公稱壓力：PN6，PN10，PN16，PN25，PN40，PN63，PN100，PN160，PN250，PN420等可選

襯里材料：Ne，F(xiàn)EP、PTFE或聚氨酯可選

介質溫度：0~70℃，根據要求最大可達180℃（注：受由襯里材料溫度特點限制）

外殼材料：碳鋼，可按客戶要求定制（例如：不銹鋼SS304)

防護等級：可選IP65、IP67和IP68

連接標準：適用于法蘭管道的各種標準（例如：BS EN1092-1)

智能電磁流量計尺寸規格

3301型電磁流量計

法蘭型流量計技術規格

公稱口徑 (mm)	襯里材料			流量范圍選擇流量（m³/h)			外型尺寸				連接尺寸
	襯里材料			流量范圍選擇流量（m³/h)			外型尺寸				連接尺寸
	Ne	FEP	PTFE	常用流量	最小流量	最大流量	L	H	B	b	￠K	n-￠d	￠D
	Ne	FEP	PTFE	常用流量	最小流量	最大流量	L	H	B	b	￠K	n-￠d	￠D
10		●		0.7	0.03	2.8	160	254	152	102	65	4-￠14	95
15		○		1.5	0.06	6.4	160	254			65	4-￠14	95
20		●	○	2.5	0.11	11	160	254			75	4-￠14	105
25		●	○	3.5	0.18	18	160	254			85	4-￠14	115
32		●	○	6	0.29	29	160	270			100	4-￠18	140
40		●	○	10	0.45	45	200	280			110	4-￠18	150
50	●	○	●	15	0.71	71		294			125	4-￠18	165
65	○	●	○	25	1.19	119		313			145	8-￠18	185
80	●	○	●	40	1.81	181		326			160	8-￠18	200
100	○	●	○	60	2.83	283	250	344			180	8-￠18	220
125	●	○	●	100	4.42	442	250	372			210	8-￠18	245
150	○	●	○	150	6.36	636	300	403			240	8-￠22	285
200	●	○	●	250	11.3	1130	350	460			295	12-￠22	340
250	○	●	○	400	17.66	1766	400	511			350	12-￠22	390
300	●	○	●	600	25.43	2543	500	565			400	12-￠22	440
350	○	●	○	750	34.62	3462	500	620			460	16-￠22	500
400	●	○	●	900	45.22	4522	600	675			55	16-￠22	565
450	○		●	1200	57.23	5723		727			565	20-￠26	615
500	○		●	1500	70.65	7065		782			620	20-￠26	670
600	○		●	2500	101.74	10174		782			725	20-￠30	780
700	○		●	4000	138.47	3847	700	1068			840	24-￠30	895
800	○		●	5000	180.86	18086	800	1157			950	24-￠34	1010
900	○		●	6000	228.91	22891	900	1230			1050	28-￠34	1110
1000	○		●	8000	282.6	28260	1000	1332			1160	28-￠36	1230
1200	○			10000	406.94	40694	1200	1592			1340	32-￠33	1405
1400	●				553.9	55390	1400	1870			1560	36-￠36	1630
1600	○				723.46	72346	1600	2080			1760	40-￠36	1830
1800	●				915.62	91562	1800	2300			1970	44-￠39	2045

注：1）上表中的“●”表示不同口徑的流量計可選擇的襯里材料。

DN50~DN2000可選Ne襯里材料；

DN10~DN400可選FEP襯里材料；

DN25~DN1000可選PTFE襯里材料。

2）當所選流量計的公稱口徑小于DN50時傳感器的標配壓力等級PN40;

口徑為DN65~DN200時傳感器的標配壓力等級PN16;

口徑為DN250~DN1000時傳感器的標配壓力等級PN10;

口徑為DN1200或以上時傳感器的標配壓力等級PN6.

3）如果被測量的管道的壓力高于傳感器的公稱壓力，請另行特殊訂貨。

轉換器

基于微處理技術設計的智能轉換器具備了智能型儀器表的各種性能及優點，例如結構簡潔、

穩定、可靠。智能轉換器采用防雷電保護設計電路，適用各種惡劣環境。轉換器可以自動檢測

到各種故障，當檢測到某個故障時可以在顯示幕上顯示出這些故障。

持久儲存

轉換器的日志記錄以下值：瞬時流量、上掉電信息、故障信息、累積正向/反向流量，以及最大

瞬時流量（可選）。累積正向/流量記錄了到當前的累積總量。最大瞬時流量可保存多至36月

（按月存儲方式），15年（按年存儲方式），上掉電信息保存多達100條，故障信息保存多達20條，

以便后來對轉換器在系統中的工作狀況進行研究。

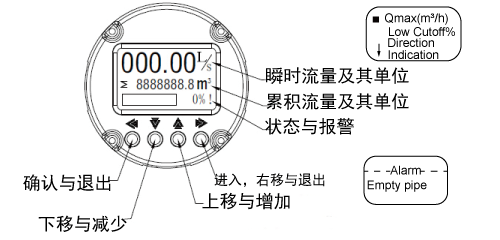

顯示描述

轉換器有一個易讀的多達8位的液晶顯示器，帶有相關的針對不同功能的圖形顯示程式。

能夠顯示以下資料：瞬時流量、累積正向/反向流量，以及許多種類的報警信息。所有的持久

儲存資料都能被顯示出來。

3301型電磁流量計顯示描述

通訊

RS485通訊模式協議：開放modbus RTU 通訊協議。

也支持HART通訊協議（可選）。

本模式下可以讀取所有的測量資料及其他信息，如瞬時流量、累積流量。

轉換器技術資料

電流輸出

4~20Ma

頻率輸出

無源脈沖：
高電平=外接電源-1V
外接電源電壓≦30V
低電平≦0.5V
負載電流≦50mA
最大頻率輸出為5KHz.
注：當配置為脈沖輸出時，脈沖輸出的頻率為0~5Hz.

顯示

帶背光8位數位LCD顯示

顯示單位

對瞬時流量，可選顯示單位為：m³/h,m³/m,m³/s,L/h,L/m,L/s,G/h,G/m,G/s.
對累積流量，可選顯示單位為m³，L, G。

通訊

支持MODBUS協議（可選）或者HART協議（可選）

防護等級

IP65或IP67(68)

供電電源

220 V AC+20/-60%, 50/60 Hz
24 V DC+50/-25%, max.10VA

EMC輻射標準

EN 61326-1:2006 輻射標準（申請符合 BS EN50081-1）

EMC抗干擾性標準

EN 61326-1:2006 抗干擾性標準（申請符合 BS EN50082-1）

CE產品安全性

EN61010-1：2001，安全-第一部分：一般要求

環境溫度

5~55℃

環境濕度

<85%r.h.(非冷凝）<>

備注：頻率輸出可配置為表示流向?yàn)榉聪颍ㄒ恢陛敵龅碗娖剑┗蛘颍ㄒ恢陛敵龈唠娖剑?/p>

安裝結構

直接與傳感器組裝在一起，可構成一體式電磁流量計；或與流量傳感器通過信號電纜連接，構成分

體式電磁流量計。分體式的轉換器安裝在墻上或支架上。

口徑選擇

當測量管道的常用流速超過0.5米/秒時，選擇與測量管道相同直徑的流量計。

在以下情況下選擇直徑小于測量管道的流量計：測量管道中流速較緩，無法滿足流量計的測量

要求或者在該流速下其測量精度無法滿足（要取得相對較高精度，流速下限應大于1m/s)。

智能電磁流量計電極材料的選擇

材料	代號	耐腐蝕性能
不銹鋼316L	V	用于工業用水、生活用水、污水等弱腐蝕性的介質及中性溶液和碳酸、醋酸等弱堿。


鈦	Ti	耐海水、各種氯化物和次氯酸鹽及多各氫氧化物的腐蝕。
鈦	Ti	耐海水、各種氯化物和次氯酸鹽及多各氫氧化物的腐蝕。
哈氏合金C	Hc	耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物。也耐氧化性的鹽類或其他氧化劑的環境的腐蝕。對海水、堿溶液、氧化物溶液有良好的耐腐蝕性。


哈氏合金B(yǎng)	Hb	對硫酸、磷酸、氫氟酸等非氧化性酸、堿鹽有良好的抗腐蝕性。
哈氏合金B(yǎng)	Hb	對硫酸、磷酸、氫氟酸等非氧化性酸、堿鹽有良好的抗腐蝕性。
鉭	Ta	除了氫氟酸之外，幾乎能耐一切化學介質的腐蝕。因其價格昂貴，僅用于鹽酸及濃硫酸。
鉭	Ta	除了氫氟酸之外，幾乎能耐一切化學介質的腐蝕。因其價格昂貴，僅用于鹽酸及濃硫酸。
碳化鎢	W	具有優異的耐磨性能，專用于泥漿、紙漿、等磨損型介質。
碳化鎢	W	具有優異的耐磨性能，專用于泥漿、紙漿、等磨損型介質。

智能電磁流量計襯里材料的選擇

襯里材料	耐腐蝕性能	工作溫度	適用范圍
氯丁橡膠 (Ne)	耐一般低濃度酸堿鹽的腐蝕	0~70℃	用于工業用水、污水、低濃度酸堿鹽溶液。按要求最大可達95℃。DN50~DN2000 可選 Ne 襯里材料。


聚全氟乙丙烯 (PEP)	耐熱、耐腐蝕性好，機械強度高，抗磨損性能好，清理表面時不容易損壞內襯。	-20~180℃	除砂漿等強磨損性介質外的所有流體，可以被用于像飲用水場所的衛生要求，按要求最大可達180℃。DN6~DN400可選FEP襯里材料。




聚四氟乙烯 (PTFE)	幾乎可以抵抗所有化學介質的腐蝕，耐磨損性較差。	-40~180℃	不能用于負壓管道及磨損性較強的流體。 DN25~DN1000可選PTFE襯里材料。

溫度等級選擇

流量傳感器有四種工作溫度等級，是70℃、95℃、130℃，最大要求可達180℃。

為使流量計工作在理想狀態下，請選擇最接近介質實際工作溫度的溫度等級。例如介質最高工作

溫度為50℃時，就選擇溫度等級為70℃的傳感器。

接地環選擇

當管道接地條件不良時（包括絕緣管道），傳感器兩側應安裝接地環。

若介質磨損性較強，應選擇對襯里埠具有保護作用的帶頸接地環。

防護等級選擇

防護等級選用原則應根據以上要求及流量計工作環境選定。

對一體式，應選擇IP65；對冷冰水等介質應選擇IP67或IP68的傳感器，防止傳感器內部結霜或結露。

結構選擇

考慮到安裝和使用方面的便利，優選選擇一體式流量計。

當流量計安裝在地下或者很容易被水淹沒的地方，選擇防護等級為IP67或IP68的分體式流量計。

當流量計被安裝在高溫管道或高腐蝕環境下，選擇分體式流量計。

輸出信號選擇

有源頻率輸出意味著不需要外接電源來完成輸出功能，而無源頻率輸出意味著需要外接電源來完

成輸出功能。

頻率輸出口可以配置為報警輸出來指示流量為反向（一直輸出低電平）或正向（一直輸出高電平）

，或頻率輸出來指示瞬時流量或累積流量的值。

供電電源選擇

可使用220V AC或24 DC供電電源。從便于安裝與使用的角度考慮，應優先選擇220V AC。

智能電磁流量計安裝

●環境條件

流量計，特別是帶智能液晶顯示屏幕的流量計，安裝位置應該盡量避免陽光直射，環境溫度

要在5℃~55℃之間。

●避開強干擾源

要選擇無強電磁場輻射的場所安裝流量計，避開例如電動機、變壓器、變頻器等一些容易

引致電磁干擾的設備。

流量計的測量原理基于法拉第電磁感應定律，它產生的原始信號非常微弱，不足毫伏。

如果流量計附近有強電磁場輻射，將會影響測量的精確度，甚至無法正常工作。

●直管段長度

注意盡量避開渦流產生部件，如各種閥門、彎頭、旁路等，盡量延長流量計上下游直管段必要，時安裝整流管，確保流量計的上游直管段必須為5個DN（測量管徑）以上，下游保證在2個DN以上。

3301型電磁流量計安裝示意圖

●液體電導率必須均勻穩定

不要把流量計安裝在被測流體電導率極不均勻的地方。如果上游有不同介質注入，將會導致

電導率不均勻，而且會影響測量。這種情況下，建議將注入口移到下游；如果必須從上游注入，

則應該盡量遠離流量計。一般保持20個DN以上的距離為佳，以保證液體充分混合均勻。

●保持電極軸線處于水準

流量計的連接應與安裝指南一致。

3301型電磁流量計安裝示意圖

注：如果受現場安裝條件限制，請保持允許傾斜角度≦45℃。

●無氣泡

在流量計安裝管道設計時應確保無氣泡產生。

3301型電磁流量計安裝示意圖

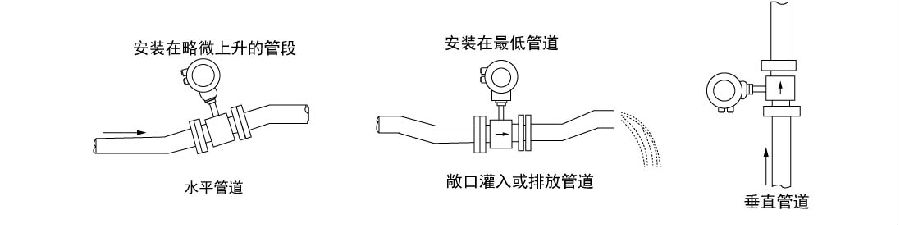

●流量計管路滿管

流量計可以水平、垂直和傾斜安裝。但是管路結構應保證測量管必須始終充滿液體（滿管）。

管路設計時注意確保測量管段無氣泡，否則將會造成測量不穩定和偏差過大。

3301型電磁流量計安裝示意圖

●安裝方式的選擇

如果被測介質含有固體顆粒或漿液，建議垂直安裝（流向自下而上），避免固體顆粒沉積

在流量計測量管內。流量計在水準或傾斜安裝時，其電極軸線應該處于水準位置。

●管道安裝

避免流量計上下游管道不對中或傾斜，并保持與上下游法蘭對準。安裝前清除焊接殘?jiān)?/p>

凸起物，并墊上墊片。流量計裝到管道上后應禁止在該管段上進行電焊作業，防止襯里受損。

智能電磁流量計接地

由于電磁式流量計的感應信號很弱，易受雜訊影響。因此，傳感器、轉換器的基準電位必須

與被測液體相同，共同接地。電磁式流量計兩側安裝接地環或接地電極的作用就是建立

流量計殼體和液體的等電位。

●普通金屬管道（一般不需要裝接地環）

管道本身接地良好時，接地線可省略，但必須通過流量計所配的接地線使殼體和液體相通。

3301型電磁流量計安裝

●絕緣管道（塑膠管、襯膠管等）

傳感器兩端應安裝接地環（或接地電極）并通過接地線使被測介質與大地短接。

3301型電磁流量計安裝

●陰極保護管道

管道法蘭之間用銅線相連，但必須與接地線絕緣。

3301型電磁流量計安裝

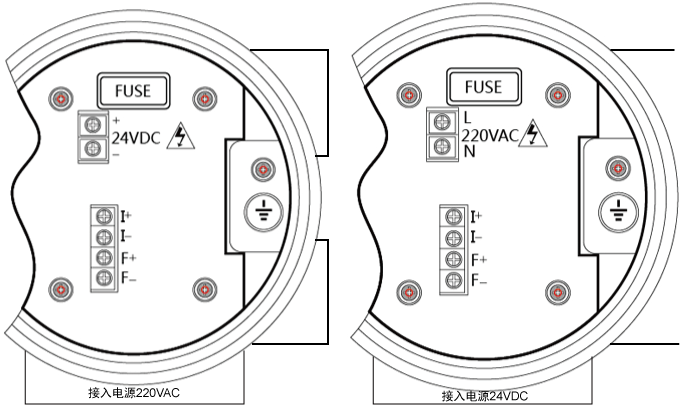

智能電磁流量計連接

●必須按照電磁流量計安裝手冊 的圖例及要求進行接線。

電纜采用2芯屏蔽線（芯截面積≥0.75m㎡)。

●接線完成后必須檢查外殼盒蓋和電纜旋緊接頭，以免灰塵或水進入，接線后，旋緊頭不可以更換，

以防止漏水或受潮。

●現場走線使用穿線管時，應注意穿線管的下端留排水口，以防止水通過穿線管流進流量計

●供電電源注意區分是交流220V還是直流24V。注意電源極性。電源錯接將造成儀表故障或損壞。

●將配套的接地線與上下游金屬管道相連，保持傳感器外殼與被測介質等電位。

3301型電磁流量計安裝

標識	功能	備注	電纜規格
標識	功能	備注	電纜規格
1+	4~20mA輸出+	4~20mA 直流電流信號輸出，負載≦500Ω	屏蔽雙絞線，芯截面積≥0.75m㎡
1-	4~20mA輸出-	4~20mA 直流電流信號輸出，負載≦500Ω	屏蔽雙絞線，芯截面積≥0.75m㎡
P+	脈率或脈沖輸出	幅度24V 電流20ma	屏蔽雙絞線，芯截面積≥0.75m㎡最大長度≦50m
P-	頻率或脈沖輸出-	幅度24V 電流20ma	屏蔽雙絞線，芯截面積≥0.75m㎡最大長度≦50m
L	供電電源L	85~265V AC, 50Hz	線芯截面積≥0.75m㎡
N	供電電源N	85~265V AC, 50Hz	線芯截面積≥0.75m㎡
+	供電電源+	DC24V,最大15VA	線芯截面積≥0.75m㎡
-	供電電源-	DC24V,最大15VA	線芯截面積≥0.75m㎡

智能電磁流量計輸出連接

●流量信號輸出

4~20mA 直流信號，負載電阻阻值范圍250Ω~500Ω。

3301型電磁流量計輸出信號

●脈沖輸出連接

3301型電磁流量計脈沖輸出

注：負載阻值范圍1K~5K;外部電源電壓范圍5~24V DC

智能電磁流量計安裝注意事項

搬運及襯里保護

切忌用棒或繩子穿過流量計測量管道將其吊運，因?yàn)闇y(cè)量管內襯一旦受到損壞，將造成流量計報廢。

對DN80口徑以上流量計，切忌用手或繩子拎著流量計的轉換器或接線盒，因?yàn)檗D(zhuǎn)換器或接線盒的材

質是強度較脆弱的鋁合金，無法承受較大的重量。

3301型電磁流量計搬運及襯里保護

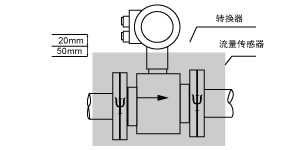

管道保溫

在下圖所示的位置用保溫棉包裹好流量傳感器

3301型電磁流量計搬運及管道保護

注：陰影部分指示了應該被保溫棉覆蓋的地方。如果流量計像左圖一樣被錯誤地包裹起來，那么流量計將會太熱以至不能正常工作。

應像右圖一樣進行包裹：保溫棉與轉換保持有20mm的線性距離以利于有效冷卻，同時流量傳感器需要被全部包裹住以良好隔熱。

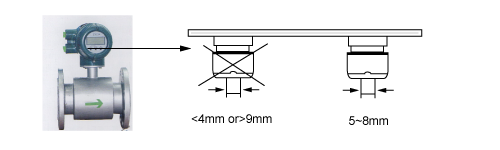

線纜壓蓋

所有線纜壓蓋均是M16×1.5，電纜外徑適用范圍是5~8mm。

接線后，用膠水（例如硅膠）密封線纜與進線孔。

密封后請擰緊線纜壓蓋。否則，冷空氣將進入接線盒形成泠凝水而損壞儀表。

3301型電磁流量計線纜壓蓋

注意：必須密封線纜壓蓋入口，否則不能保證防水安裝。

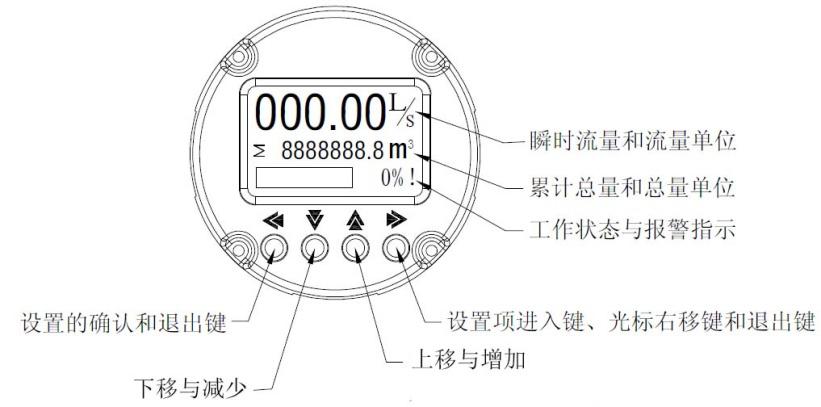

智能電磁流量計基本操作

3301系列電磁流量計采用LED大螢?zāi)唬诵曰僮鹘槊妫子谑褂茫娠@示瞬時流量、

正向/反向累積流量以及各類報警信息。

3301系列電磁流量計基本操作

轉換器有四個輕觸式操作按鈕，以下描述了這4個鍵的功能：

相關閱讀




溫馨提示：請留下您的聯系方式，以便于我們及時的回訪，謝謝！

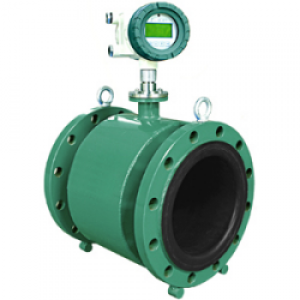

智能電磁流量計

智能電磁流量計描述

智能電磁流量計特點

智能電磁流量計應用

智能電磁流量計工作原理

智能電磁流量計技術性能

流量傳感器技術規格

智能電磁流量計尺寸規格

法蘭型流量計技術規格

轉換器

持久儲存

顯示描述

通訊

轉換器技術資料

安裝結構

口徑選擇

智能電磁流量計電極材料的選擇

智能電磁流量計襯里材料的選擇

溫度等級選擇

接地環選擇

防護等級選擇

結構選擇

輸出信號選擇

供電電源選擇

智能電磁流量計安裝

●環境條件

●避開強干擾源

●直管段長度

●液體電導率必須均勻穩定

●保持電極軸線處于水準

●無氣泡

●流量計管路滿管

●安裝方式的選擇

●管道安裝

智能電磁流量計接地

●普通金屬管道（一般不需要裝接地環）

●絕緣管道（塑膠管、襯膠管等）

●陰極保護管道

智能電磁流量計連接

智能電磁流量計輸出連接

●脈沖輸出連接

智能電磁流量計安裝注意事項

搬運及襯里保護

管道保溫

線纜壓蓋

智能電磁流量計基本操作

在線留言
