衛生型智能溫度變送器的工作原理

溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以點擊在線咨詢與我們在線交談，或者撥打我們的客服電話13262809751（微信/手機同號。） 。

　　隨著科技的日益發展壯大，溫度變送器的種類也是越來越多了，衛生型智能溫度變送器便是其中的一種。
發明背景：
　　溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I 轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的 4～20mA 電流信號輸出。
　　現有的溫度變送器，其適用的范圍較小，只能根據所需測量的壓力范圍進行選擇，在購買是，必須根據不同的測量范圍選擇不同的壓力變送器，且，在安裝的過程中也會給施工人員造成諸多的不便；同時，在實際的工作過程中，一旦其內部的產生的熱量不能及時的散發出去，將會導致內部的電氣元件出現故障停止工作，嚴重的甚至可能造成元氣件的燒毀，因而現有的溫度變送器還有待于提高。
　　發明內容：
　　為了克服以上不足，本實用新型的目的是提供一種衛生型智能溫度變送器，其結構簡單，設計合理，讓其實現量程的可調節。

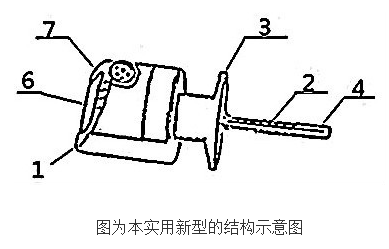

　　為了實現上述目的，本實用新型提供了一種衛生型智能溫度變送器，包括：接線盒、溫度傳感器、卡箍法蘭、保護管、保護殼和控制裝置，其中，所述的接線盒上設有顯示裝置和調節區，所述的溫度傳感器設于接線盒的上部，所述的卡箍法蘭設于接線盒和保護管之間，所述的保護殼包裹于接線盒、卡箍法蘭以及保護管的外側，所述的溫度傳感器、顯示裝置和調節區均與控制裝置連接。

　　所述的控制裝置中設有感應控制模塊、信號處理模塊、顯示控制模塊和控制器模塊，且，所述的感應控制模塊與中設有量程調節單元，所述感應元件控制模塊輸入和輸出端分別與溫度傳感器輸出端和信號處理模塊的輸入端連接，所述的顯示控制模塊與顯示裝置連接，所述的感應控制模塊、信號處理模塊和顯示控制模塊均與控制器模塊連接。本實用新型中所述的一種衛生型智能溫度變送器，其通過設置調節區和量程調節單元，讓工作人員能夠根據自身所需要的范圍，對其量程實現調節，大大的提高其適用范圍，同時也很好的解決了施工過程中，容易出錯的問題，便于施工工作人員的安裝；與此同時，還在殼體上設置了顯示裝置，讓其能夠及時把檢測的數值通過顯示裝置進行顯示，便于工作人員對數據進行讀取，從而給使用者提供了諸多的便捷，讓其更好的滿足使用者的需求。
　　本實用新型所述的接線盒上設有連接口，所述的連接口呈外凸狀，能夠便于其與外接件進行安裝。所述連接口中設有連接拼，所述溫度變送器通過連接拼與外接件連接，提供其連接的穩定性和密封性。卡箍法蘭和保護管采用一體成型制成，增加其工作的強度，延長其使用的壽命。
　　本實用新型具有如下有益效果：本實用新型中所述的一種衛生型智能溫度變送器，其通過設置調節區和量程調節單元，讓工作人員能夠根據自身所需要的范圍，對其量程實現調節，大大的提高其適用范圍，同時也很好的解決了施工過程中，容易出錯的問題，便于施工工作人員的安裝；與此同時，還在殼體上設置了顯示裝置，讓其能夠及時把檢測的數值通過顯示裝置進行顯示，便于工作人員對數據進行讀取，從而給使用者提供了諸多的便捷，讓其更好的滿足使用者的需求。此外，本實用新型中保護殼的內壁設有屏蔽層，外側設有抗氧化層，對其起到很好的保護作用，延長其使用的壽命；同時，所述的保護殼上還設有散熱孔，能夠及時的把該變送器工作產生的熱量及時的散發出去，避免因過熱造成故障，提高其使用的安全性。
